온도조절기 문제인지 어떻게 확인할까요?

그래서 난방이 안 될 때 곧바로 온도조절기를 바꾸기보다 전원, 통신, 구동기, 분배기 밸브, 배관 순환, 보일러 순서로 어디까지 신호가 전달되는지 확인하는 과정이 필요합니다. 아래 일곱 가지가 난방불량을 나눠 볼 때 기준이 되는 항목입니다.

1. 01

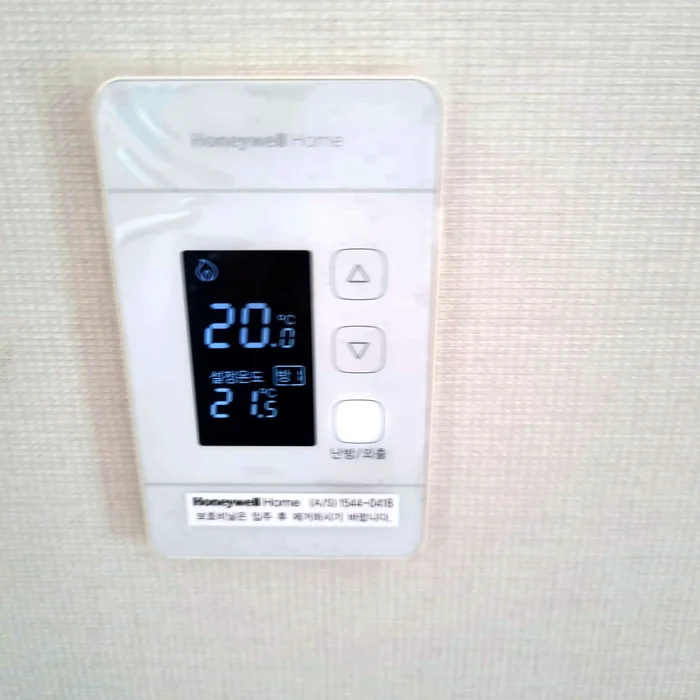

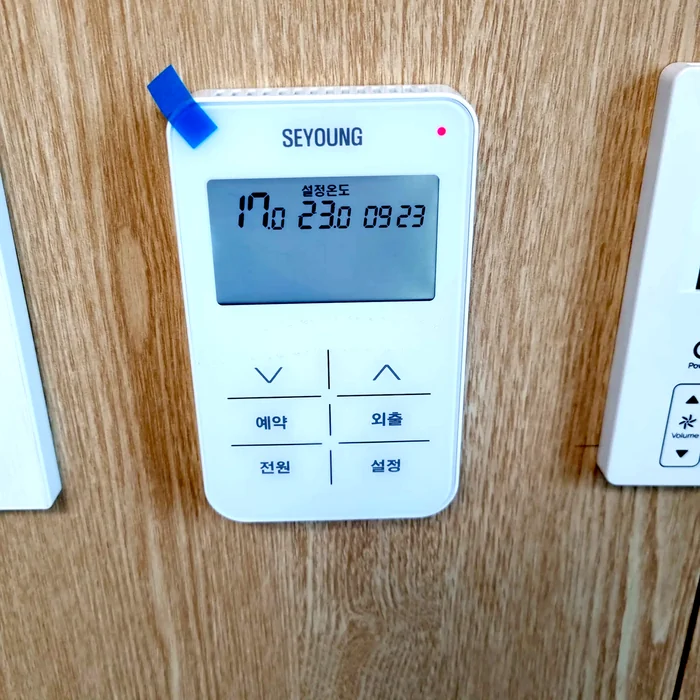

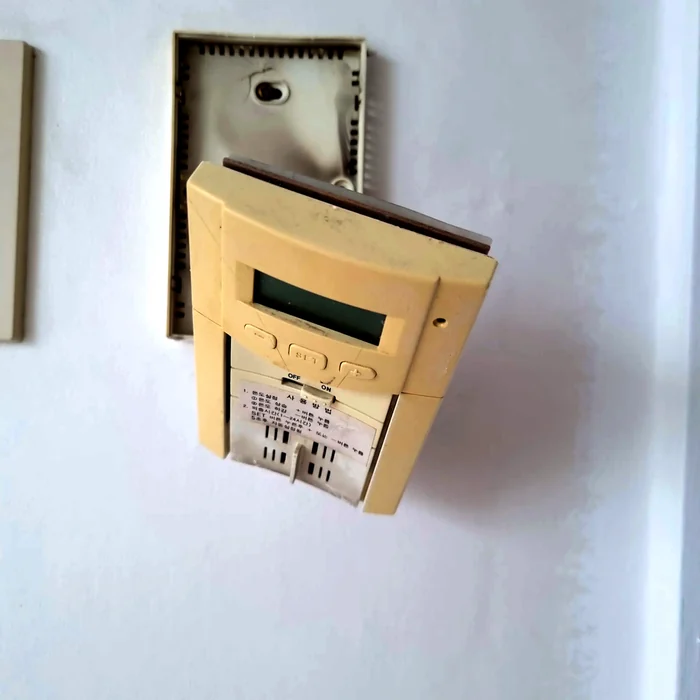

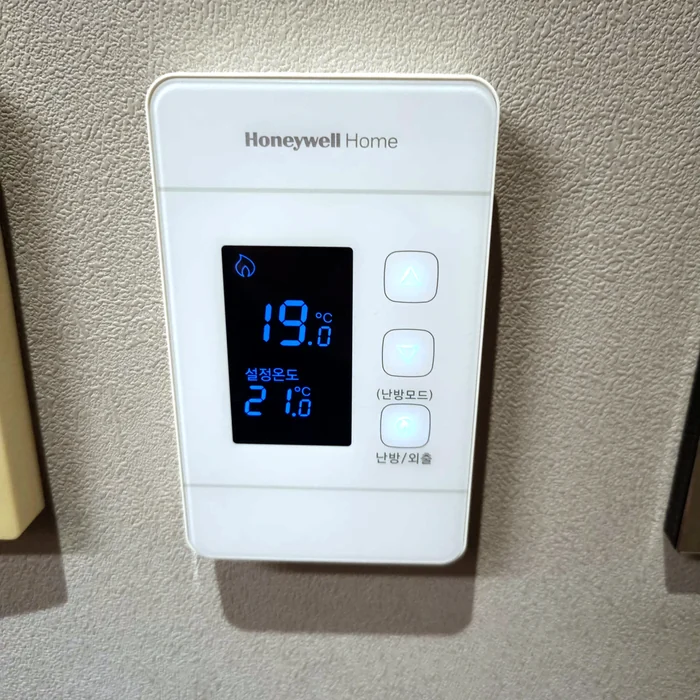

   온도조절기 자체

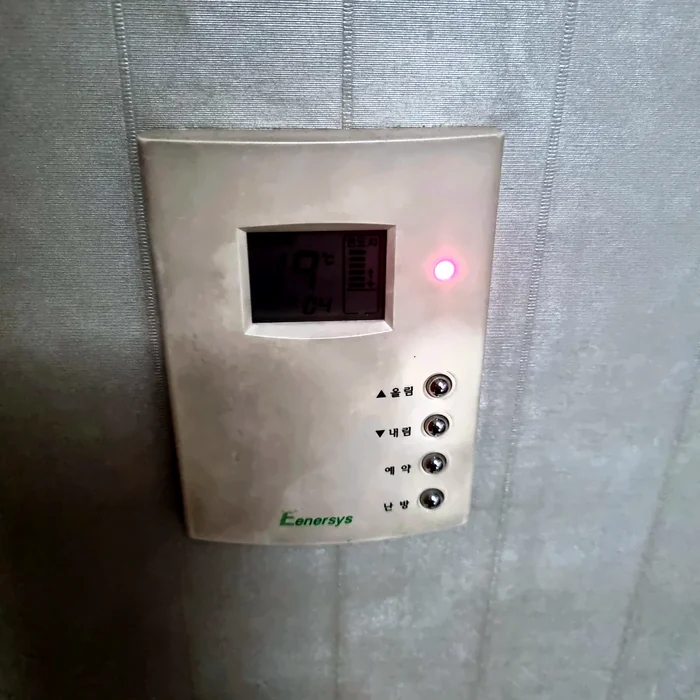

   화면, 버튼, 온도 감지 부분이 정상인지 봅니다. 표시창이 꺼지거나 설정이 풀리면 본체 문제일 가능성이 있습니다.

2. 02

   전원

   건전지 잔량 또는 배선 전원 공급을 확인합니다. 화면이 안 나올 때 가장 먼저 나눠 보는 항목입니다.

3. 03

   통신

   조절기가 보일러나 각방제어기로 보내는 신호가 끊기지 않는지 봅니다. 화면은 정상인데 난방이 시작되지 않을 때 해당됩니다.

4. 04

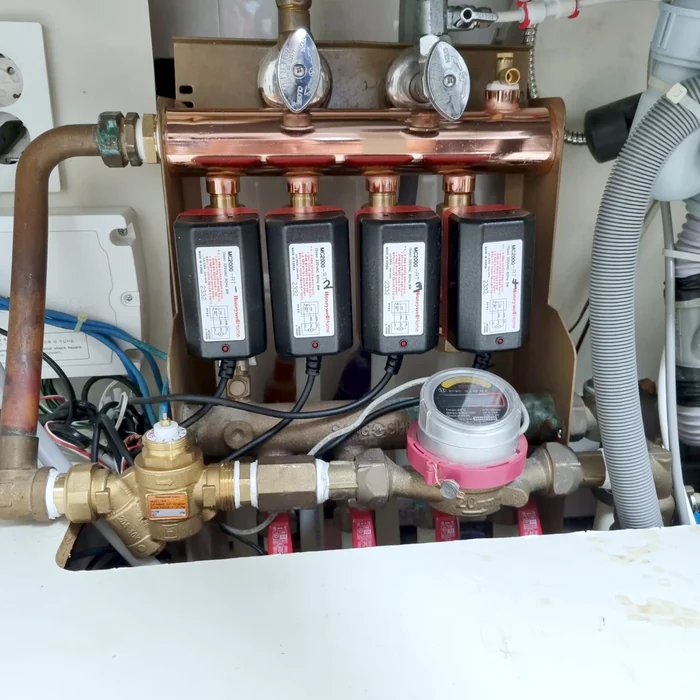

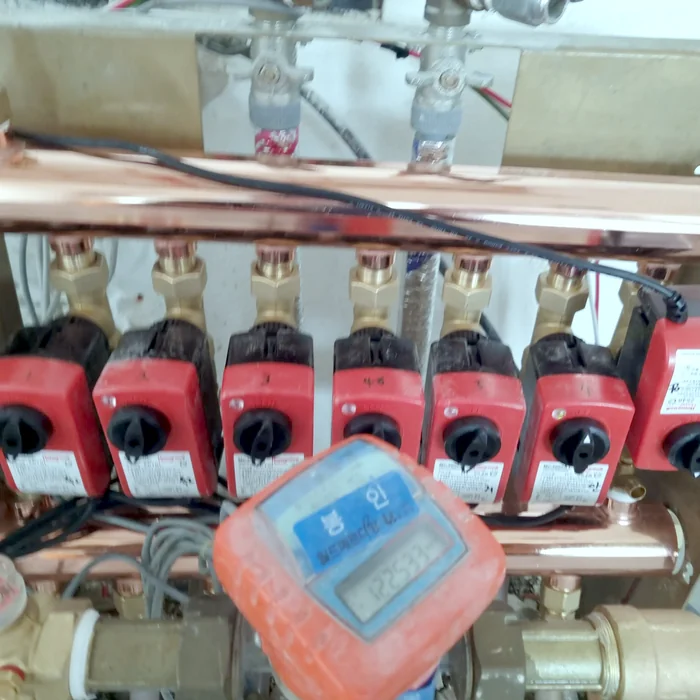

   구동기

   분배기에서 각 방의 난방 밸브를 여닫는 부품입니다. 조절기가 신호를 보내도 구동기가 움직이지 않으면 방이 차갑습니다.

5. 05

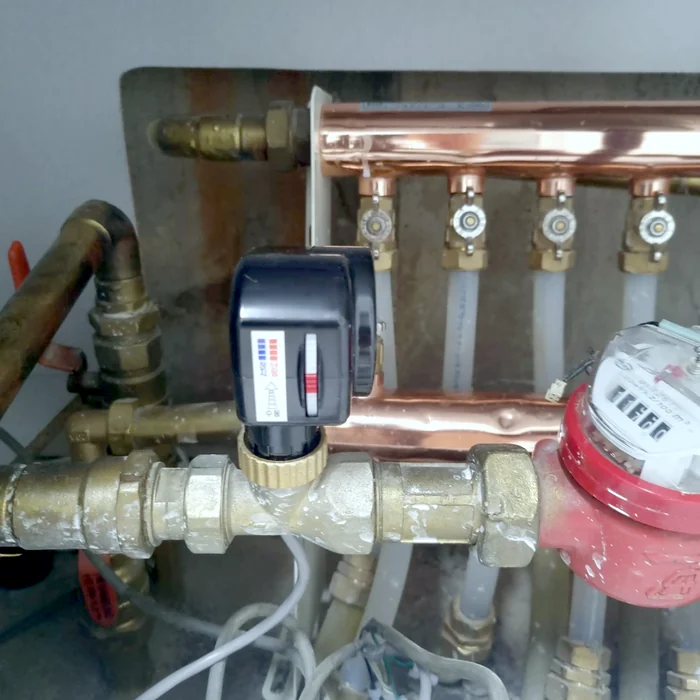

   분배기 밸브

   구동기가 움직여도 밸브 자체가 고착되거나 막히면 온수가 그 방으로 흐르지 않습니다.

6. 06

   난방배관 순환

   공기 정체나 이물질로 난방수가 돌지 못하면 조절기와 무관하게 바닥이 따뜻해지지 않습니다.

7. 07

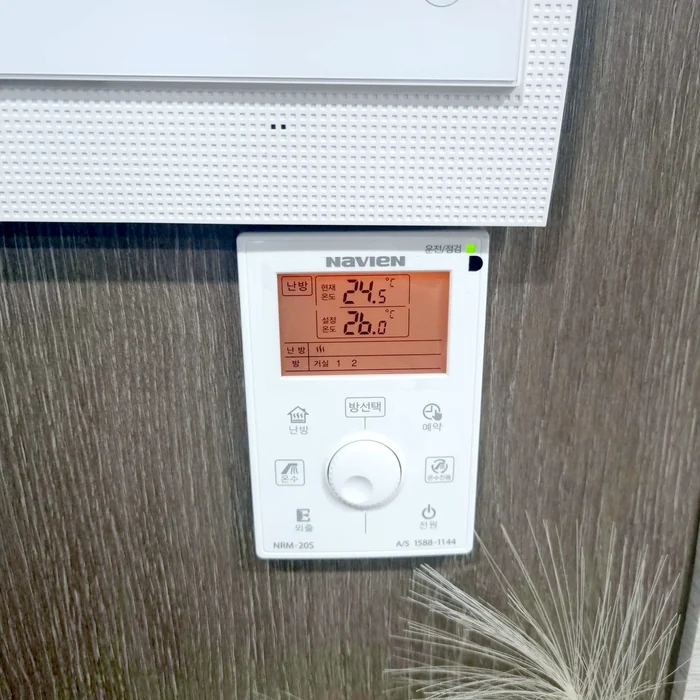

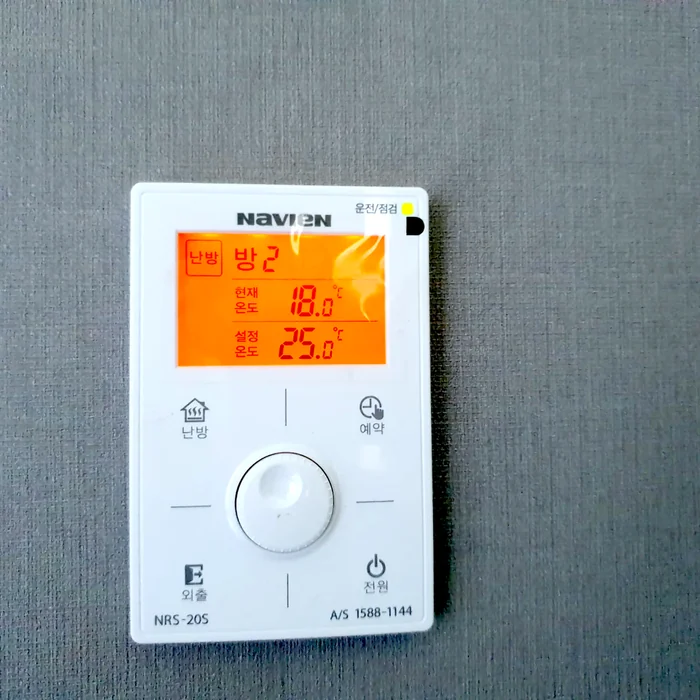

   보일러

   보일러 설정과 작동 상태가 원인인 경우입니다. 온수는 되는데 난방만 안 될 때도 함께 살핍니다.

DIAGNOSIS FLOW

난방불량 진단 흐름

증상에서 시작해 어디까지 정상인지 단계적으로 확인합니다.

1. 1난방이 안 된다증상이 전체인지 한 방인지 구분
2. 2조절기 화면 확인표시와 설정온도 확인

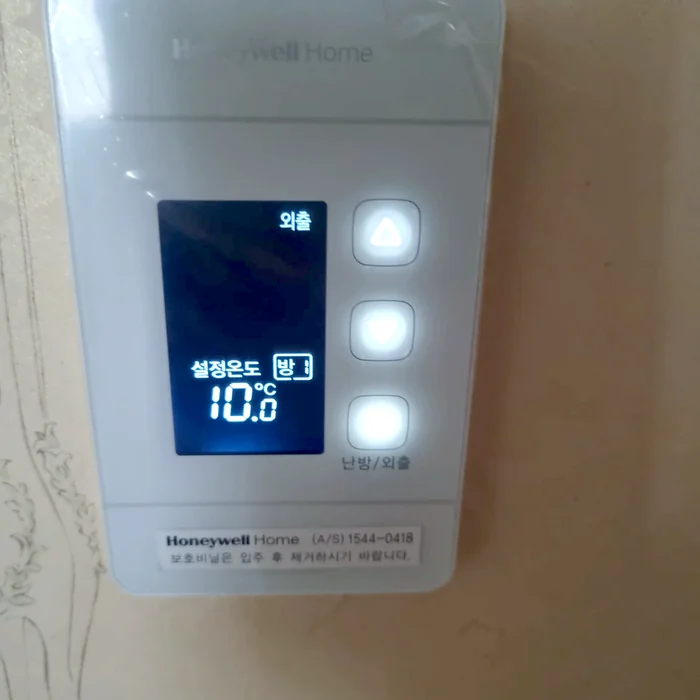

3. 3전원·설정 확인건전지, 외출·예약 모드

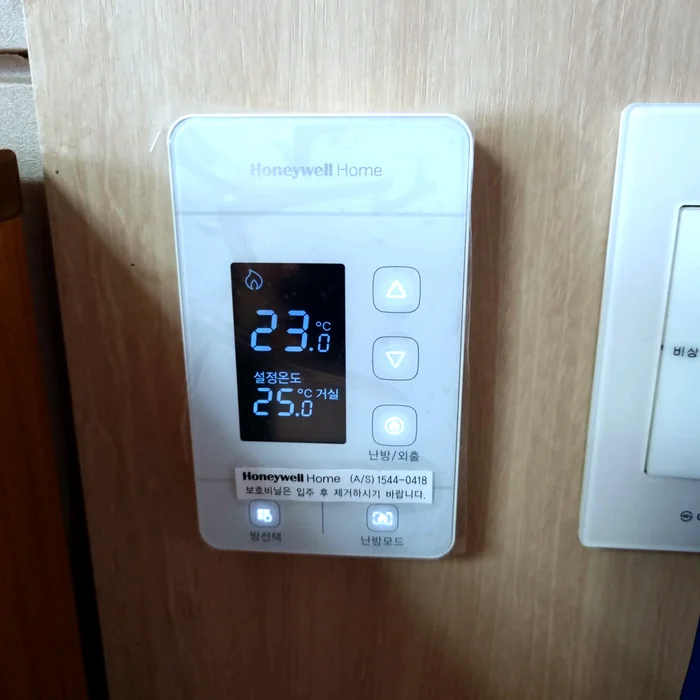

4. 4조절기 작동 확인버튼과 온도 감지 반응
5. 5각방 구동기 확인신호를 받아 움직이는지
6. 6분배기 밸브 확인밸브 개폐와 막힘
7. 7난방수 순환 확인배관 순환과 공기
8. 8교체 또는 추가 점검 판단수리·교체·추가 점검 결정

COMPARISON

이런 경우 무엇을 확인할까요?

증상별로 가장 먼저 보는 곳과 이어서 확인하는 곳을 정리했습니다.
